Programa de diseño

Ancon Shearfix está diseñado para satisfacer las necesidades específicas de cada aplicación.

Programa de Diseño

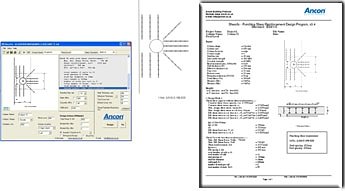

El programa de diseño Ancon simplifica los trabajos de especificación y pedido de un sistema Shearfix. Es un programa fácil de utilizar que determina el diseño de cada componente Shearfix y genera una hoja de datos imprimible.

Se pueden crear soluciones para todos los tamaños, formas y posiciones de columnas, incluidas las columnas desviadas respecto a los bordes y esquinas.

Los usuarios pueden diseñar una disposición de raíles radiales u ortogonales. Esta característica permite conseguir el diseño más económico (menor número de espárragos) para cada aplicación.

Cuando hay aberturas cerca de la columna, una sección del forjado resultará ineficaz y será necesario reducir los perímetros; el programa de diseño de Ancon permite aplicar estas reducciones a cada perímetro.

El programa de diseño necesita que se introduzca la información siguiente:

• Forma de la columna (circular, rectangular o en forma de “L”)
• Dimensiones de la columna
• Ubicación de la columna (interior, flanco o esquina)
• Dimensión al borde de hormigón (para esquina contrarrestada y columnas de borde
• Grosor de la losa
• Grado del hormigón
• Tamaño y espaciado del refuerzo
• Cubierta a refuerzo
• Carga para esfuerzo cortante
• Momentos aplicados

Instrucciones para la descarga y uso inicial

Se necesita una clave de software para usar el programa de diseño Shearfix de Ancon. Siga estas instrucciones al instalar y usar el programa por primera vez:

1. Haga clic en el enlace que aparece a continuación para descargar el programa
2. Elija “Guardar” el archivo y seleccione el Escritorio como destino.
3. Cuando la descarga esté completa, aparecerá una carpeta en el Escritorio con el nombre “ShearFix-Install". Haga clic con el botón derecho del ratón en esta carpeta y seleccione “Extraer todo”
4. Seleccione el Escritorio como destino específico para los archivos. Se creará una segunda carpeta llamada “ShearFix-Install”. Haga doble clic para abrir esta carpeta.
5. Haga doble clic en “Setup.exe”. Se inicia así la instalación del programa. Ancon recomienda que los usuarios acepten toda la configuración por defecto, haciendo clic en “Siguiente” cuando aparezca en pantalla. En la pantalla final, elija “Ejecutar el programa ahora”.
6. Se abrirá un cuadro de diálogo titulado “Clave de software”.
7. Tome nota del ID de su ordenador personal que aparece en esta casilla. Envíe por correo electrónico este número junto con su nombre, nombre de empresa y teléfono de contacto, a la dirección info@ancon.co.uk o póngase en contacto con el departamento de marketing de Ancon en el teléfono +44 (0) 114 275 5224. La información detallada que proporcione será usada por Ancon solamente para informarle de actualizaciones de este software y no se usará para ningún otro fin ni se suministrará a terceros.
8. Ancon proporcionará una clave de software que habrá que añadir en este cuadro de diálogo para tener acceso al programa. La clave de software solamente es necesaria al comenzar a usar el programa.
9. El programa Shearfix está ahora ubicado en una carpeta llamada “ShearFix”, que se puede encontrar en Archivos de Programa de su disco duro. Para crear un acceso rápido en el Escritorio, haga clic con el botón derecho del ratón en el archivo denominado “ShearFix” y seleccione “Enviar al Escritorio”.
10. Las dos carpetas con nombre “ShearFix-Install” pueden ser ahora eliminadas del Escritorio.

Tenga en cuenta

Debe tener privilegios de Administrador en su ordenador para instalar tanto el programa como la clave de software y para tener el acceso inicial al manual de Ayuda. Es posible que necesite ayuda de su personal de soporte informático.

Archivo de Ayuda

Se incluyen archivos de Ayuda con este software. Para tener acceso al archivo de Ayuda pertinente al código de diseño que haya seleccionado, haga clic en Ayuda / Manual, o pulse la tecla F1 del teclado.
