Armatures Manchonnées en Attente

Dispositifs d'attente pour béton armé

Armatures Manchonnées en Attente

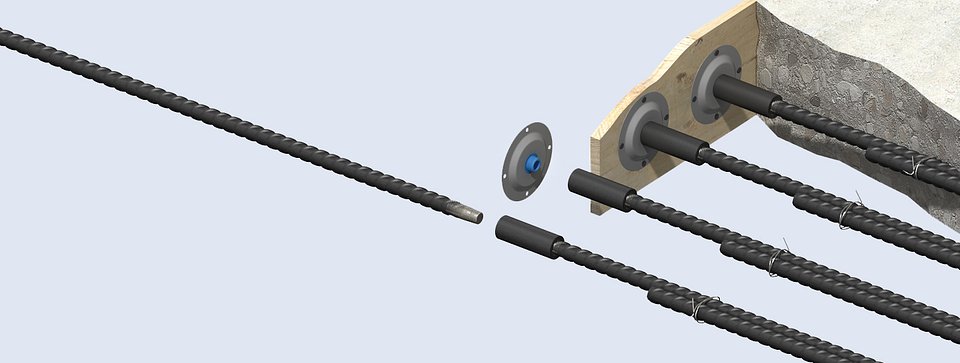

Le système d’armatures manchonnées en attente Ancon est conçu pour accélérer les cadences de construction au droit des joints nécessitant une continuité du ferraillage, ou pour des applications de fixation utilisant des boulons ou tiges filetées à filetages métriques standards.

Le système comprend soit un manchon à filetage conique certifié par l’organisme britannique UK CARES, soit un manchon adaptateur pour filetages parallèles. L’utilisation d’un tel système peut simplifier l’étude de la structure et éliminer la nécessité de perçage des coffrages ou du béton.

Les armatures sont de classe 500 et sont coupées et façonnées selon la norme britannique BS 8666: 2005.

CARES

Les manchons à filetages coniques Ancon sont certifiés conformes par UK CARES aux prescriptions de la norme BS8110. Le système d’armature manchonnée utilise des armatures certifiées CARES.

Composants du Système

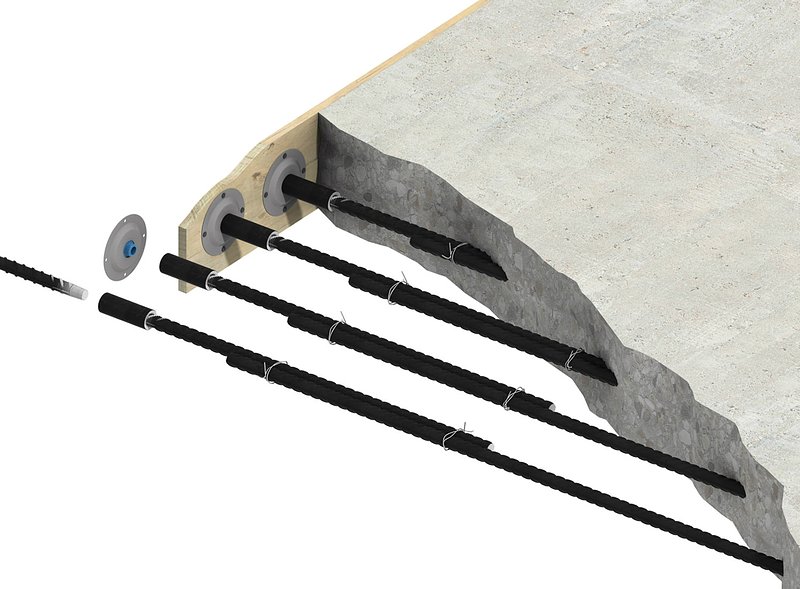

L’armature en attente est la partie femelle du système. Elle consiste en une barre, normalement filetée à une extrémité uniquement, fournie déjà montée à un manchon Ancon.

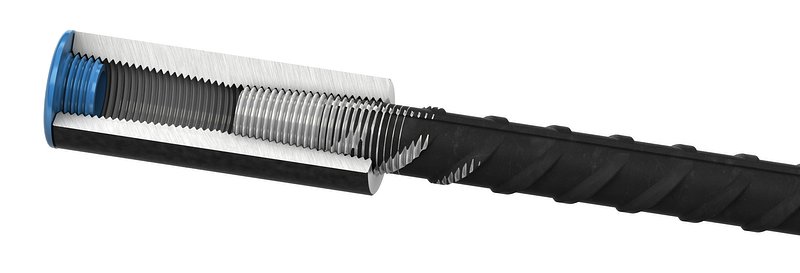

1. Manchon à Filetage Conique Ancon

Accepte une armature de deuxième phase à filetage conique.

Barre Droite – Code de Façonnage 00

Ø Armature (mm)Longueur Stockée (mm)Longueur Manchon (mm)Ø Ext. Manchon (mm)
12 660 58 22
16 870 70 25
20 1075 74 30
25 1340 90 36
32 1740 112 46

Nomenclature pour préconisation et commande:
TTSB/Ø Armature/F/Dimension ‘A’ exemple: TTSB/16/F/1200

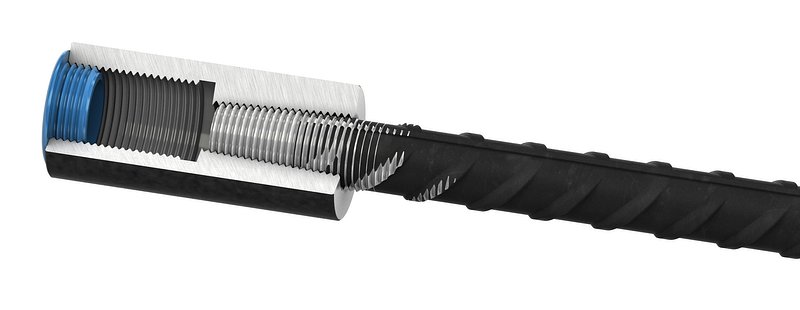

2. Manchon Adaptateur pour Filetages Parallèles

Accepte un boulon ou tige filetée à filetage métrique standard.

Barre Droite – Code de Façonnage 00

Ø Armature (mm)Taille du Filetage (mm)Longueur Stockée (mm)Longueur Adaptateur (mm)Ø Ext. Adaptateur (mm)
12 M16 x pas 2.0mm 655 56 25
16 M20 x pas 2.5mm 870 68 28
20 M24 x pas 3.0mm 1080 78 36
25 M30 x pas 3.5mm 1345 95 42
32 M36 x pas 4.0mm 1715 115 55

Nomenclature pour préconisation et commande:
PTSB/Ø Armature/F/Dimension ‘A’ exemple: PTSB/16/F/1200

En plus des barres droites selon code de façonnage 00, d’autres codes de façonnage sont disponibles. Veuillez télécharger la documentation Armatures Manchonnées en Attente pour plus de renseignements.

Chaque manchon est muni d’un bouchon d’extrémité en matière plastique afin d’éviter la pénétration de la laitance au moment du bétonnage.

Platine de Clouage

Une platine de clouage peut être fixée en extrémité du manchon à filetage conique Ancon, et maintenue en place à l’aide du bouchon d’extrémité en matière plastique. Cette platine simplifie la fixation de l’armature en attente au coffrage.

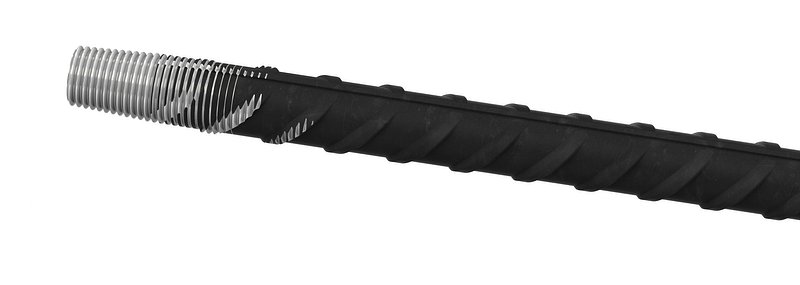

Barre de Deuxième Phase

La barre de deuxième phase, ou partie mâle, est constituée d’une armature droite filetée à une extrémité pour permettre le vissage dans le manchon à filetage conique. Des longueurs de barres selon la norme BS 8110, correspondant à 50 x diamètre d’armature, sont tenues en stock pour chaque taille de barre. D’autres longueurs sont disponibles sur demande. Les armatures sont de classe 500.

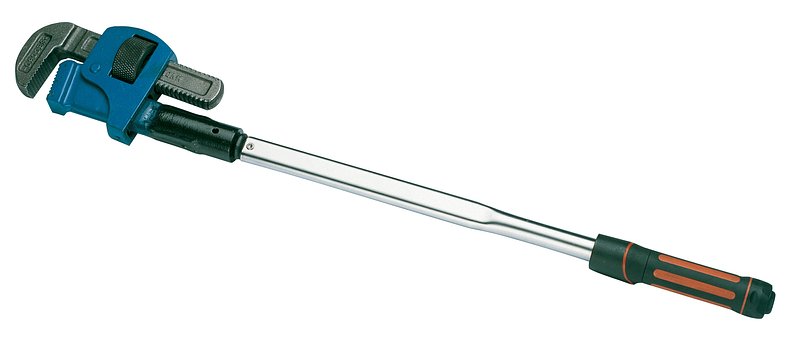

Clé Dynamométrique

Afin d’assurer un assemblage correct, les barres de deuxième phase doivent être serrées à l’aide d’une clé dynamométrique étalonnée. Les clés fournies par Ancon sont munies d’un certificat d’étalonnage.
