Système de tirants
Composants du système
Composants
Les systèmes de tirants Ancon sont constitués d’une gamme de pièces.
Attaches et contre-écrous
Attaches et contre-écrous
Les attaches Ancon sont livrées avec un contre-écrou profilé permettant une transition progressive de l’attache à la barre, et assurant le verouillage de l’assemblage. La portion taraudée du contre-écrou est munie d’un épaulement qui permet de dissimuler l’extremité filetée de la barre après mise en oeuvre.
Chaque attache en acier inoxydable est fournie avec deux rondelles transparentes auto-adhésives en polyester PET afin d’isoler le système de goussets constitués d’un métal différent.
Axes d’attaches
Les axes sont constitués de deux pièces qui, une fois assemblées, sont disposées au ras de l’attache. L’assemblage nécessite un outil spécial. Ce type de fixation, connu sous le nom d’oeil de serpent, permet un couple de serrage élevé sans endommager l’axe.
Les attaches en acier inoxydable sont munies d’un revêtement en PTFE, comme le montre l’illustration, afin d’isoler le système de goussets constitués d’un métal différent.
Disques de répartition
Disques de répartition
Les disques de répartition permettent d’assembler jusqu’à huit barres. Ils sont utilisés pour les contre-ventements traditionnels, ou lorsque plusieurs barres convergent sur un même noeud d’assemblage.
Ancon peut concevoir et fabriquer des platines de formes particulières en lieu et place des disques de répartition conventionnels, et afin de répondre aux critères d’esthétique d’une application donnée.

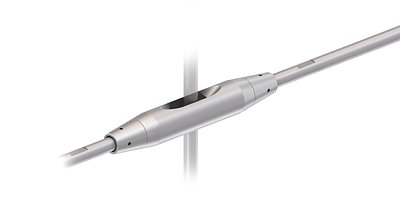

Manchons de croisement
Pour la mise en oeuvre d’un contre-ventement, un manchon de croisement constitue une variante aérodynamique au disque de répartition et minimise le nombre d’attaches et de contre-écrous. Les manchons de croisement sont disponibles en acier au carbone et en acier inoxydable, pour des barres de tailles 10 à 24.
Manchons de croisement
Barres de tirants
Les barres sont munies d’un filetage à droite à une extremité, et d’un filetage à gauche à l’extremité opposée. Des méplats sont situés près de chaque extremité. Ceux-ci permettent le vissage de la barre dans les attaches, ainsi que le réglage qui doit être effectué après assemblage. La disponibilité des barres (diamètres et longueurs) est donnée ci-après. La tolérance sur la longueur de coupe est de ±2mm sur la longueur nominale specifiée.
Longueurs de barres maximales disponibles (mètres) – système Ancon 500
| Diamètre du Filetage | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 |
|---|---|---|---|---|---|---|---|---|---|
| Brut | 3 | 3 | 3 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| Electrozingué | 3 | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 |
| Galvanisé à chaud | 3 | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 |
| Acier inoxydable | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Longueurs de barres maximales disponibles (mètres) – système Ancon 360
| Diamètre du Filetage | 48 | 56 |
|---|---|---|
| Brut | 7.5 | 7.5 |
| Electrozingué | 2.5 | 2.5 |
| Galvanisé à chaud | 6 | 6 |
| Acier inoxydable | - | - |
Manchons
Les manchons sont munis d’un embout à filetage à droite et d’un embout à filetage à gauche, et sont utilisés lorsque plusieurs barres sont nécessaires pour obtenir un tirant de grande longueur. Ils peuvent être adaptés au montage d’une suspente afin de limiter la flèche de tirants de diamètre supérieur ou égal à 16mm.
