Dimensioni/Strutture

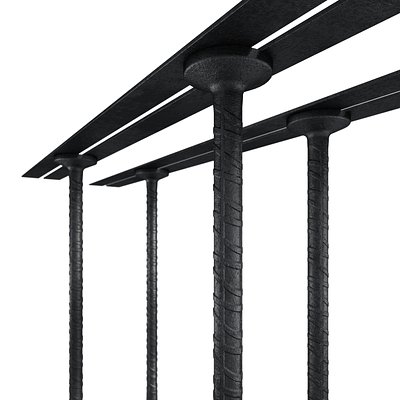

Il sistema Shearfix consiste in ancoraggi a doppia testa saldati a traversine, ed è progettato per adattarsi alle specifiche esigenze di ogni applicazione.

Gli ancoraggi sono prodotti in sei misure di diametro (10, 12, 14, 16, 20 e 24 mm) e vengono utilizzate barre in acciaio ad elevata resistenza. Le teste vengono lavorate a caldo fino a raggiungere un diametro pari a tre volte quello della barra. Gli ancoraggi possono essere virtualmente prodotti in qualsiasi lunghezza affinché si adattino alla profondità della soletta ma, per quel che riguarda la serie 100-500 mm, vengono normalmente prodotti con variazioni di 10 mm. La barra utilizzata in questo sistema ha una resistenza a snervamento caratteristica di 500N/mm².

La distanza degli ancoraggi sulla traversina deve essere determinata da calcoli progettuali o dal software Ancon. Le traversine sono prodotte con strisce di acciaio larghe 16mm. L’apertura tra le strisce permette il passaggio del calcestruzzo durante la fase di getto, inoltre fa sì che la traversina possa essere inchiodata alla cassaforma quando si effettua il fissaggio ‘dal basso verso l’ alto’ prima di ogni altra armatura.

Identificazione prodotto

Ogni traversina viene identificata dai seguenti elementi:

Codice Shearfix, Diametro ancoraggio – Numero di ancoraggi – Lunghezza ancoraggi – Lunghezza traversina
Riferimento colonna/griglia (Facoltativo)
Livello pavimento (Facoltativo)

es. AS12-3-230-600
K15
Livello 2
