Sistemi di ancoraggio KSN

Gli ancoraggi Ancon KSN, abbinati ai ferri d'armatura dotati di filettatura parallela Bartec, semplificano la realizzazione di giunti strutturali nel calcestruzzo. Questo sistema permette agli ingegneri di progettare giunzioni soletta/parete senza limitazioni di lunghezza e diametro delle barre nei sistemi di continuità a barre ricurve e senza le scomode lunghezze di ancoraggio necessarie per le giunzioni dei ferri d'armatura.

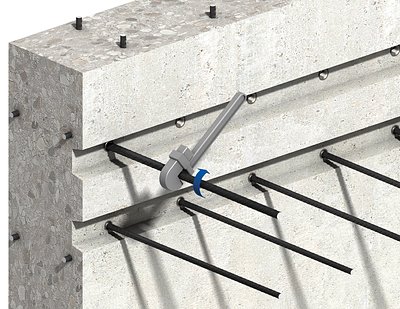

I sistemi di ancoraggio filettati internamente possono essere semplicemente inseriti nella parete e, durante la costruzione della soletta adiacente, fungono da sede per barre di continuità dotate di filettatura parallela Bartec.

Questo è il sistema di continuità più rapido, più semplice e soprattutto più sicuro, poiché elimina la necessità di forare la cassaforma o il calcestruzzo ed esclude i pericoli associati alle barre sporgenti e al raddrizzamento delle barre in cantiere. Sostituisce inoltre i ferri uncinati e le staffe a U, semplificando il posizionamento delle barre e minimizzando la congestione nella parete.

A differenza dei sistemi di barre a trazione, praticamente non vi sono limitazioni alla lunghezza delle barre di continuità, il che consente di inserire lunghezze di sovrapposizione EC2. Inoltre, la scelta dei diametri disponibili è molto più ampia.

Test indipendenti hanno dimostrato un miglioramento delle prestazioni negli ancoraggi delle giunzioni resistenti al momento torcente. La gamma Ancon KSN offre proprio queste caratteristiche.

Riconoscimento del settore

Il sistema KSN è stato riconosciuto come "miglior prodotto in mostra" in occasione della fiera UK Concrete Show 2013.

Componenti sistema

Tutte le informazioni sul prodotto e le sue proprietà sono disponibili nella documentazione in PDF. Qui sono disponibili alcuni dettagli.

Sistemi di ancoraggio Ancon KSN

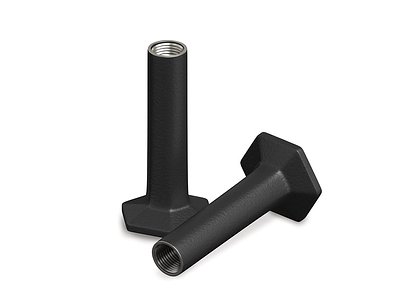

Questi sistemi di ancoraggio sono dotati di filettatura metrica standard Bartec. La gamma KSN comprende 8 ancoraggi standard.

Supporto conico di ancoraggio in legno KSN

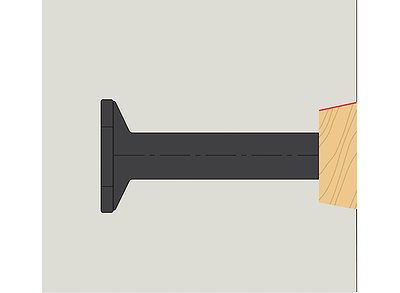

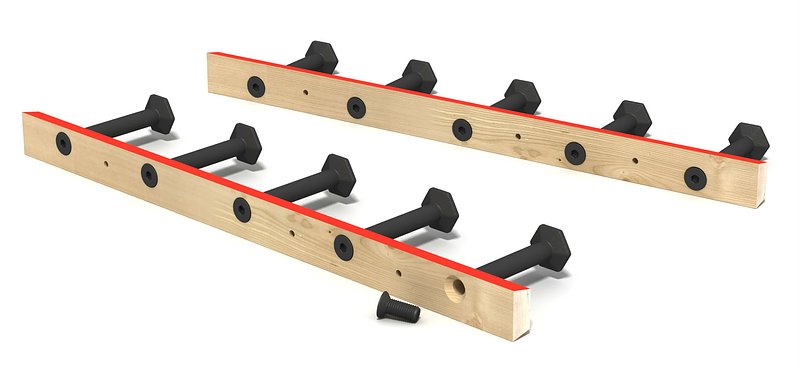

I sistemi di ancoraggio KSN arrivano in cantiere preassemblati, sotto forma di file di ancoraggi indipendenti, fissati al retro da una tavola in legno a sezione trapezoidale. Questa tavola semplifica l'installazione, crea un incastro a taglio e migliora l'incasso e le prestazioni dell'ancoraggio.

La tavola in legno presenta un lato colorato, che indica il margine da orientare verso l'alto nel suo posizionando contro la cassaforma, e un'etichetta del prodotto che indica la fila degli ancoraggi superiori o inferiori.

Barre di continuità Ancon Bartec

A differenza dei sistemi di continuità a barre ricurve in cui la lunghezza è limitata dalle dimensioni della cassa, praticamente non vi sono limitazioni alla lunghezza delle barre di continuità con i sistemi di ancoraggio KSN. Il sistema consente di realizzare le maggiori lunghezze di sovrapposizione richieste ora dalla norma BS EN 1992:1-1 (Eurocodice 2).

I sistemi di ancoraggio Ancon KSN sono progettati per l'utilizzo con ferri d'armatura di tipo B500B o B500C con diametro 12mm, 16mm e 20mm, dotati di filettatura metrica Bartec, forniti da Ancon. Così non sarà più necessario raddrizzare le barre in cantiere.

Prestazioni ottimizzate, supportate da dati di test indipendenti.

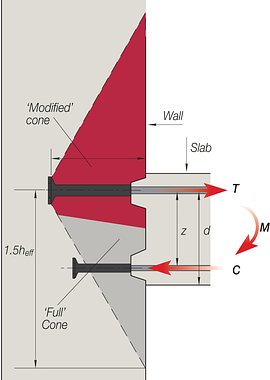

Dai test effettuati per identificare le proprietà di trazione diretta dei sistemi di ancoraggio KSN, Ancon riscontra un potenziale incremento nelle prestazioni degli ancoraggi quando la sezione di compressione del momento torcente rientra nel cono di trazione.

Un secondo gruppo di test ha verificato un miglioramento delle prestazioni del cono in calcestruzzo, quando la superficie di rottura per trazione è modificata dalla presenza di una forza di compressione adiacente proveniente dal calcestruzzo. In alcuni casi i risultati hanno evidenziato un significativo miglioramento.

I dati di carico per gli ancoraggi KSN nelle giunzioni soletta/parete resistenti al momento torcente sono riportati nell'opuscolo KSN.

Opzioni ancoraggio inferiore

Nella configurazione delle giunzioni resistenti al momento torcente, la tensione del giunto incontra la resistenza dell'ancoraggio superiore e della compressione prodotta dal calcestruzzo. Tuttavia, parte dell'armatura inferiore deve essere ancorata nella parete conformemente alla BS EN 1992:1-1 (Eurocodice 2) clausola 9.3.1.2. Tale ancoraggio dell'armatura inferiore può essere ottenuto con i sistemi di ancoraggio KSN, con il sistema di continuità per armature Ancon Eazistrip o con il box accoppiatore Ancon.
